| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIGAN |
| Certification: | CE |
| Numéro de modèle: | KJG |
| Quantité de commande min: | 1 ensemble |
| Prix: | negotiation |
| Détails d'emballage: | Emballé en film premièrement, et alors renforcé avec la caisse en bois pour l'emballage externe |
| Délai de livraison: | 20 jours ouvrables après ont reçu votre paiement |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20sets |
| Nom de produit: | sanctifiez le dessiccateur de palette/matériel de séchage industriel | Application: | Traitement des eaux résiduaires |
|---|---|---|---|
| Mode de chauffage: | Veste | Ressource de chauffage: | vapeur, huile |
| Type fonctionnant: | Continu | Caractéristique: | sanctifiez |
| Mettre en évidence: | Étuve industrielle,Tambour sécheur rotatoire |
||

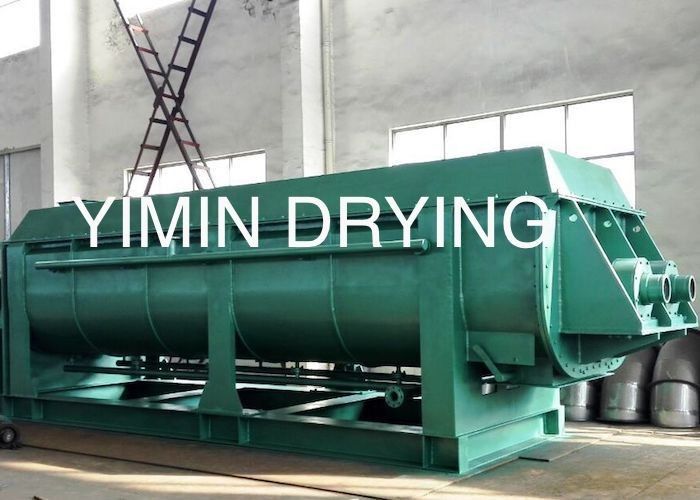

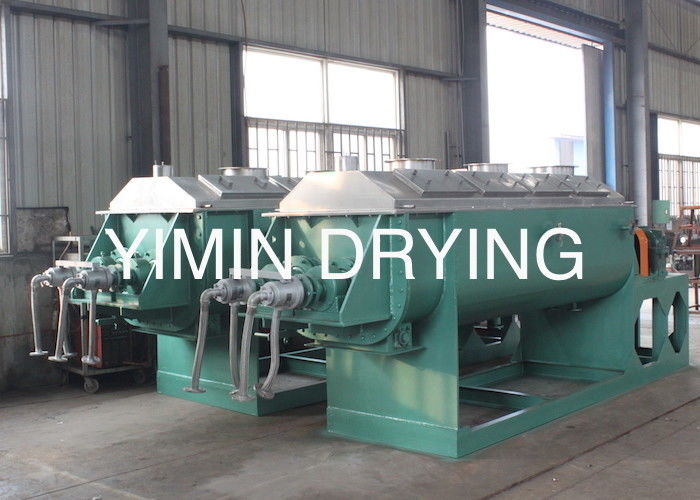

Les séries de KJG sanctifient le dessiccateur de palette de lame pour le traitement des eaux résiduaires
Série rotatoire du dessiccateur KJG de palette de cavité industrielle de matériel de séchage de traitement des eaux résiduaires
DESCRIPTION
Les doubles axes contra-rotatifs avec les palettes triangulaires intermeshing uniques de cavité produisent le mélange intime, optimisent le transfert de chaleur, et fournissent une caractéristique autonettoyante. Un grand secteur de transfert de chaleur au rapport de volume est réalisé en employant des palettes creuses et un navire revêtu, par lesquels les écoulements moyens de chauffage. Le résultat est une machine efficace et compacte avec moins espace requis et un coût inférieur d'installation.
CARACTÉRISTIQUES
Bas coût d'opération
- Facile à utiliser
- Exige une attention minimale
- Les instruments simples surveillent le processus
- Rendement élevé
- Bas volume de gaz d'échappement
Paramètres techniques
| Modèle | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Région de la chaleur (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| volume efficace (m3) | 0,06 | 0,32 | 0,59 | 1,09 | 1,85 | 2,8 | 3,96 | 5,21 | 6,43 | 8,07 | 9,46 |
| Gamme de vitesse (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| puissance (kilowatts) | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (millimètres) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| WidethB total (millimètres) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC (millimètres) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| LengthD total (millimètres) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| DistanceE d'Inport-outport (millimètres) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| HeightF de centre (millimètres) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Taille totale H (millimètres) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
Coût de maintenance à prix réduit

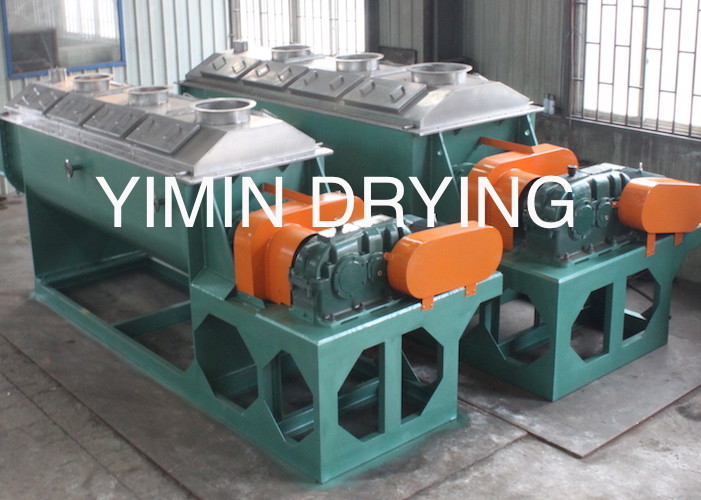

- Conçu pour le couple élevé et la basse vitesse de fonctionnement
- Conception durable simple pour l'entretien facile et bas
- Aucune pièces internes à ajuster ou maintenir
- Aucun contact métal sur métal
- Des axes, les incidences de bloc d'oreiller, et les composants d'entraînement sont conçus pour la longue durée dans des conditions défavorables, assurant l'intégrité mécanique à long terme
- Le cadre robuste soutient les incidences fendues de bloc d'oreiller
- boîtes de bourrage Graisse-purgées. Les conceptions alternatives de joint sont disponibles
Bas coût d'installation
- Conçu avec la structure compacte
- Petit système de traitement des effluents gazeux
- Le retrait vertical d'axe réduit établir des conditions de taille
PRINCIPE DE FONCTIONNEMENT
Les séries de KJG sanctifient le dessiccateur de palette de lame pour le traitement des eaux résiduaires ont un mur en métal qui sépare la masse de processus de la source de chaleur (vapeur ou pétrole chaud). L'efficacité thermique élevée est obtenue parce que la chaleur du milieu thermique entre directement dans Massachusetts de processus. Car le matériel entre en contact avec le traversant et les agitateurs passionnés, la masse de processus est chauffée par l'intermédiaire de la conduction. Avec un dessiccateur isolé, la chaleur très petite est perdue. Pour évaporer 1kg de l'eau exige seulement au sujet de 1.2kg de vapeur pour des matériaux de boue. Le gaz d'échappement est minimal et à une basse température. Par conséquent, le volume de gaz non condensable du dessiccateur, qui pourrait exiger le traitement, est minimal.
Les séries de KJG sanctifient le dessiccateur de palette de lame pour le traitement des eaux résiduaires sont un dispositif indirect de transfert de chaleur qui utilise un niveau élevé d'agitation mécanique pour augmenter le contact avec le produit étant séché. Des taux d'évaporation par pied carré de surface de transfert de chaleur sont maximisés par les palettes autonettoyantes et l'effet de mélange. Le mouvement du matériel de processus entre les surfaces inclinées des palettes triangulaires de rotation produit des forces de cisaillement, qui nettoient les surfaces de palette et maximisent la conductivité. Les axes de rotation de compteur déplacent le matériel à partir des murs, nettoyant les murs au moyen de l'étiquette sur chaque palette. Ceci a comme conséquence des taux de transfert de chaleur plus élevée que le disque ou les conceptions simples d'axe.

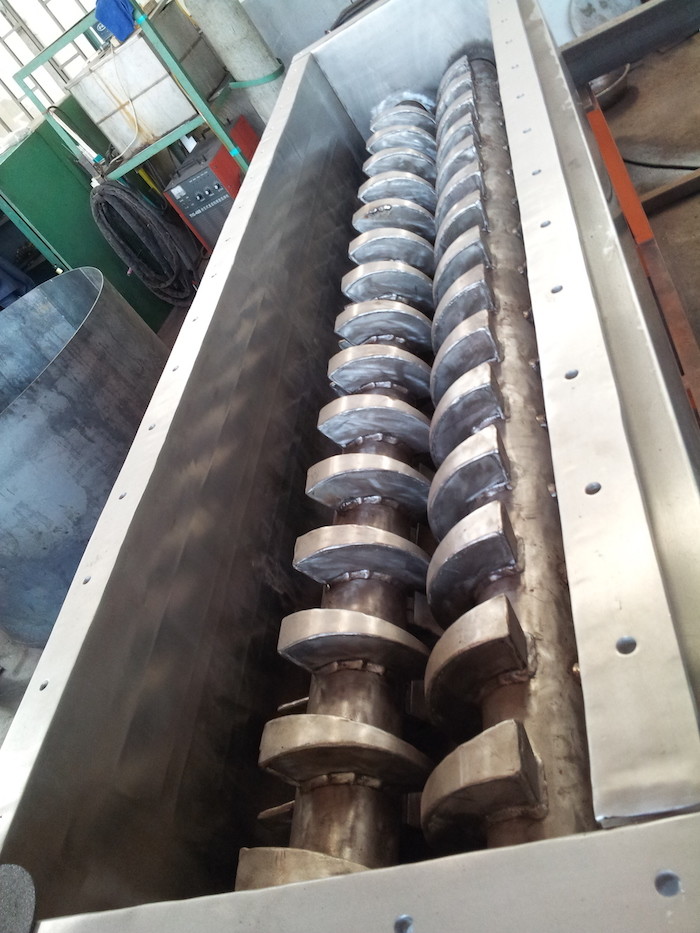

Les palettes triangulaires, et intermeshing des doubles agitateurs, créent un effet de mélange localisé autour de la palette. Ceci permet à des particules plus différentes dans le lit d'être exposées directement à la surface de transfert de chaleur, augmentant de ce fait le taux de transfert de chaleur, permettant l'utilisation d'un plus petit équipement.
SOURCES de CHALEUR (la température 180à℃ -℃ 250)
Chauffage par la vapeur
La vapeur entre dans l'axe creux par un joint tournant et est également distribuée à toutes les palettes. Le condensat est enlevé avec chaque révolution.
Chauffage par le mazout chaud (fluide thermique)
L'huile chaude (fluide thermique) entre dans et sort l'axe creux par un joint tournant. Pression des forces de pompe d'approvisionnement liquides par les palettes creuses.
