| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIGAN |
| Certification: | CE |
| Numéro de modèle: | XF |
| Quantité de commande min: | 1 ensemble |
| Prix: | negotiable |
| Détails d'emballage: | Emballé en film premièrement, et alors renforcé avec la caisse en bois pour l'emballage externe |
| Délai de livraison: | 20 jours ouvrables après ont reçu votre paiement |
| Capacité d'approvisionnement: | 10 ensembles par mois |
| Nom de produit: | dessiccateur plus sec de ébullition de lit de /fluid | une forme plus sèche: | Horizontal |
|---|---|---|---|
| Type de séchage: | Continu | Matériel: | granules, poudre |
| type de saupoudrage: | filtre à manches, cyclone | Application: | D'intérieur |
| Mettre en évidence: | équipement de lit fluide,dessiccateur de chasseur bombardier à double capacité |
||

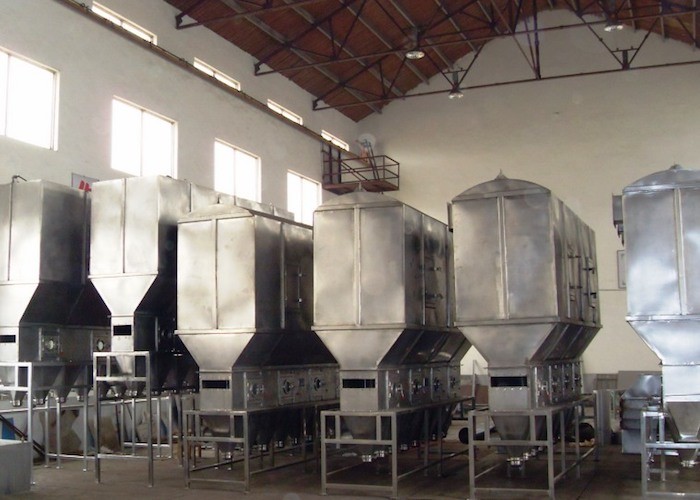

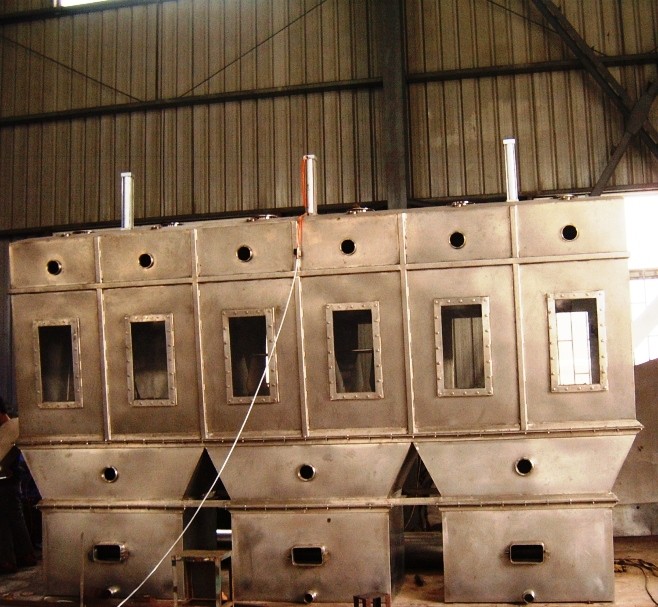

Dessiccateur de type continu de lit fluide de forme horizontale de boîte de série de XF
Description

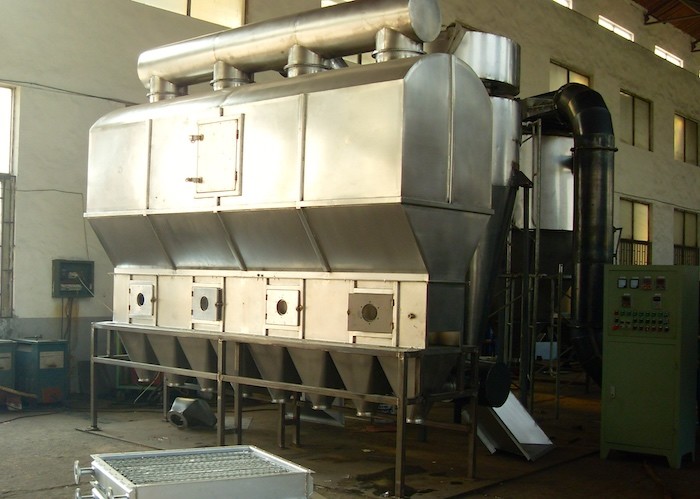

Le dessiccateur de type continu de lit fluide de forme horizontale de boîte de série de XF se compose du filtre à air, de l'appareil de chauffage, de la machine principale à lit fluidisé, du conducteur, du séparateur cyclonique, du filtre à manches, de la fan à haute pression de centrifugeuse et de la plate-forme d'opération. Puisque les propriétés des matières premières différentes, quand équipez la poussière enlevant l'équipement, nous devraient considérer les besoins pratiques. Nous pouvons choisir le chiffon de sac de séparateur cyclonique et de tissu en même temps ou l'un d'entre eux. d'une façon générale, séparateur cyclonique choisi seulement pour la matière première qui est grande dans la densité mais le filtre à manches de tissu pour la poudre ou les petits granules qui est légère dans la densité. En attendant aérez le convoyeur à bande de alimentation de dispositif et pour la sélection.
Application
Par sans interruption l'amélioration sur 30 ans, le dessiccateur de type continu de lit fluide de forme horizontale de boîte de série de XF s'est largement appliqué dans le domaine de pharmaceutique, produits chimiques, produit alimentaire, traitant le grain etc. par exemple, la déshumidification et le séchage de et les matériaux granulaires tels que les pharmaceutiques en vrac, les spécialités pharmaceutiques granulaires, les préparations, l'alimentation, la résine en plastique etc. Le diamètre granulaire sera dans la marge de 0.1to 6mm et le meilleur est de 0,5 à 3mm
Principe de fonctionnement

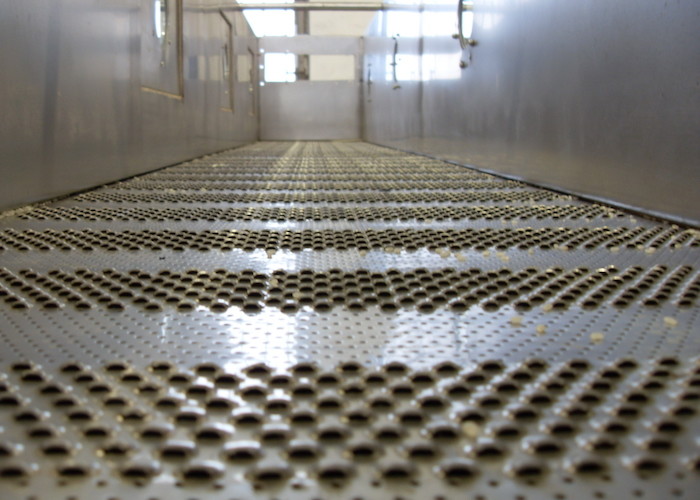

L'air de Clean&hot entre dans le lit de fluidification par la distribution du plat de valve. Le matériel humide alimenté du conducteur sera formé un état de fluidification par avion chaud (sautant avec le lit comme l'eau bouillante), ainsi ce s'appelle le dessiccateur de fluidification. En raison du contact large entre l'air chaud et les matériaux, le temps de séchage est très court. l'air entre d'une extrémité de lit, « en bouillant » plusieurs minutes, et puis sort automatiquement de l'autre extrémité. Le dessiccateur s'applique également pour le matériel sensible thermique en raison du temps de séchage et de la température très courts de lowe d'approprié matériel.
Avantages
La production automatique peut être réalisée. matériel de séchage continu. vitesse de séchage rapide, bas dans la température de séchage. Elle peut garantir la qualité des produits.
Explication d'installation
Le lit, le séparateur cyclonique et le filtre à manches de fluidification devraient être placés sur la terre concrète plate, et aucune vis de base requises. La fan avec les vis de dessous de cadre et de base peut être d'intérieur ou extérieure installé. Le plan peut être ajusté légèrement selon les conditions pratiques.
Aucun air ne devrait couler dans le système de tuyau d'air pour être exempt de l'influence sur l'efficacité de séchage.
Paramètres techniques
| Modèle | XF0.25-1 (XF10) | XF0.25-2 (XF20) | XF0.25-3 (XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Superficie d'une couche de lit (m2) | 0,25 | 0,5 | 1,0 | 1,5 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 1,6 | 2,4 |
| Capacité de séchage (kgh2o/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| Puissance de la fan (kilowatts) | 5,5 | 7,5 | 15 | 22 | 7,5 | 15 | 22 | 30 | 30 | 30 | 37 |
| La température d'air dans (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. de la matière première (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensions hors-tout (cadre principal) L×W×H (m) |
1×0.6×3.35 | 2×0.6×3.35 | 4×0.6×3.35 | 6×0.6×3.35 | 2×0.70×3.4 | 4×0.7×3.4 | 6×0.7×3.4 | 8×0.7×3.4 |
10×0.7×3.4 |
4×1×3.58 |
6×1×3.58 |
| Secteur occupé (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Modèle |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Superficie d'une couche de lit (m2) | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 |
| Capacité de séchage (kgh2o/h) | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Puissance de la fan (kilowatts) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| La température d'air dans (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. de la matière première (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensions hors-tout (cadre principal) L×W×H (m) |
4×1.2×4.1 | 6×1.2×4.1 | 8×1.2×4.1 | 10×1.2×4.1 | 12×1.2×4.1 |
12×1.2×4.1 |
16×1.2×4.1 |
18×1.2×4.1 |
| Secteur occupé (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOTE : La capacité de séchage est mesurée sur la base du primaire et des teneurs en eau finales de 20% et de 5% respectivement de la température de séchage d'entrée de cristal et d'air de prune à la capacité de 130 ℃.drying pour l'autre matériel seront basées sur la condition sèche pratique.
